Bloque de Muro de Concreto Armado y Placa de Rigidez BIM
Este componente paramétrico de alta fidelidad tridimensional representa un elemento de ingeniería estructural y soporte vertical avanzado, ideal para arquitectos, ingenieros civiles y calculistas estructurales. Es el activo indispensable para el diseño de núcleos de ascensores, muros de contención arquitectónicos, esquinas portantes de edificaciones y sistemas de placas de rigidez antisísmica dentro de entornos BIM.
La geometría de esta placa estructural destaca por su sección transversal en «L» perfectamente definida, modelada de forma limpia para integrarse a la perfección con sistemas de cimentación y losas de entrepiso. Al tratarse de una familia paramétrica avanzada basada en parámetros dimensionales estrictos, permite modificar con total fluidez el espesor, longitud y altura de las alas estructurales para adaptarse a las demandas específicas del cálculo de cargas de tu modelo central.
Especificaciones de Vista Rápida (Quick-View)
- Anfitrión: No. Familia basada en nivel / piso (componente estructural libre). Te permite ubicarla, rotarla y alinearla con total precisión a los ejes estructurales de la grilla del proyecto sin depender de un elemento anfitrión restrictivo.
- Tamaño de Archivo: Ultraligero y optimizado. Desarrollado mediante sólidos geométricos limpios para garantizar un consumo mínimo de la memoria RAM, permitiendo replicar el componente en múltiples niveles de edificaciones en altura de gran envergadura.
- Compatibilidad: Revit en adelante.
- Estándar BIM: LOD 300 (Modelado tridimensional técnico exacto con parámetros listos para metrados, análisis estructural preliminar y planos de estructuras ejecutivos).
Ubicación y Uso Profesional
Esta placa tipo L es la opción idónea para estructurar esquinas críticas en maquetas digitales de edificios residenciales, comerciales o multifamiliares. Al integrar este bloque en tu flujo de trabajo, facilitas de manera inmediata la consistencia en el desarrollo de planos ejecutivos de estructuras, plantas de cimentación avanzada y la correcta verificación de los gálibos de circulación arquitectónicos adyacentes a las mochetas y muros estructurales portantes.
Gracias a su flexibilidad de dimensiones, puedes coordinar de forma limpia las interferencias estructurales (clash detection) con los planos de instalaciones sanitarias o eléctricas concurrentes en tu vista 3D, asegurando un catálogo de objetos con un alto nivel de control técnico.
Pro Tip: Asigna el material estructural de la placa utilizando el parámetro integrado para vincularlo a un concreto premezclado o de vaciado in situ con un mapa de textura técnico de rugosidad media (Roughness medio) en tu motor de renderizado. Esto te proporcionará acabados realistas en Enscape o V-Ray para vistas técnicas de estacionamientos o interiores expuestos.
Datos Técnicos y Parámetros Dimensionales

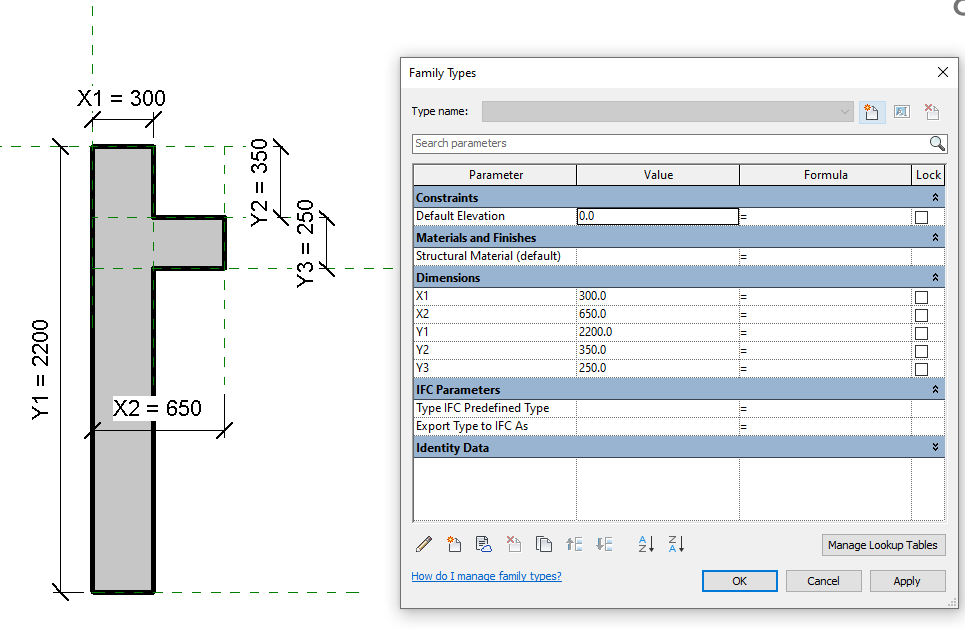

La familia cuenta con los siguientes parámetros dimensionales nativos controlados directamente desde la ventana de Family Types visibles:
| Parámetro Estructural | Valor de Tipo (mm) | Descripción Técnica |
|---|---|---|
| Default Elevation | 0.0 | Elevación base por defecto respecto al nivel de inserción |
| X1 | 300.0 | Espesor del ala corta de la placa tipo L |
| X2 | 650.0 | Longitud de extensión del ala corta estructural |
| Y1 | 2200.0 | Altura total de la placa portante de concreto |
| Y2 | 350.0 | Espesor del ala larga principal de la placa |
| Y3 | 250.0 | Longitud interior o mocheta de ajuste del ángulo L |
| Structural Material | Por defecto (default) | Asignación de material paramétrico para cálculo y metrado |
Activos BIM Relacionados
Descargar Gratis Placa Estructural Tipo L Paramétrica para Revit
Optimiza tus planos de estructuras, la cuantificación de concreto armado en tus proyectos arquitectónicos y la precisión de tus layouts BIM. Descarga este archivo RFA parametrizado directamente desde nuestra biblioteca curada.
